Licencia
Además de los generales métricas de software con licencia, se definen métricas adicionales para el CODESYS Visualization Añadir. Estas métricas se verifican durante la descarga.
Importante
El CODESYS Visualization Las métricas se calculan durante la compilación y el valor actual se muestra en el editor solo después.
Los valores determinados se refieren a una aplicación. Cuando existen múltiples aplicaciones, los valores de las aplicaciones individuales se suman.
Cálculo de las métricas del software
Sugerencia: Primero seleccione su dispositivo y haga clic en Editar objeto dominio. En el editor de dispositivos, seleccione el Métricas de software para la determinación de licencias pestaña. Allí se muestran cuantitativamente las métricas de software actuales. Las métricas de la CODESYS Visualization Los complementos también se describen aquí.
Métricas de software | |
|---|---|
| Valor de la métrica en número de etiquetas de visualización La cantidad de etiquetas de visualización es la suma de las etiquetas en todas las aplicaciones. El número de etiquetas de una aplicación es la suma de las etiquetas de todos los objetos de visualización. El número de variables IEC y el número de elementos de visualización se suman para cada objeto de visualización. El elemento de visualización también tiene en cuenta el tipo, que se pondera con un determinado número de etiquetas. La siguiente tabla muestra qué se cuenta con cuántas etiquetas. |
Etiquetas en visualización | Número de etiquetas |
|---|---|
Variable | Para una variable escalar ( En el caso de una matriz, se cuenta cada índice. En el caso de estructuras. Se cuenta cada variable de la estructura. Una variable se cuenta solo una vez, incluso si se usa con frecuencia en diferentes visualizaciones. Las variables de visualización local y las variables en la configuración de teclas de acceso rápido no se cuentan. |
Tendencia, Rastro, histograma, Gráfico cartesiano XY | Para cada curva se cuentan 100 etiquetas. |
Mesa | Para cada celda, se cuenta 1 etiqueta. Se tienen en cuenta todas las columnas y sólo las filas visibles. (número de etiquetas = número de columnas x celdas visibles) Las celdas de una columna de plantilla se cuentan dos veces. (Usar plantilla opción). |
Cuadro combinado, matriz | Para el Variable y para matriz de datos propiedades, se cuenta 1 etiqueta. Además, se cuenta una etiqueta para cada columna de la matriz. |
Tabla de alarmas, Bandera de alarma | Se cuenta una etiqueta para cada celda. Se tienen en cuenta todas las columnas y sólo las filas visibles. |
Marco | Los marcos se utilizan normalmente con una interfaz. Si un marco se utiliza con diferentes instancias, se cuentan las variables de las instancias que utiliza el marco. Las constantes se cuentan como variables cuando se pasan a variables de interfaz. |
Diálogos | Todos los cuadros de diálogo que se abren mediante una acción de entrada se cuentan como una referencia de marco. Los cuadros de diálogo del sistema se cuentan con el siguiente número de etiquetas:
|
Controles nativos | Se cuentan todas las variables escalares. |
controles HTML5 | Se cuentan todas las variables escalares. Las constantes configuradas se cuentan como variables (colores, fuentes,...) Si el tipo de variable es ecuación 1. |
Mostrar métricas de software (licencia de visualización) como texto

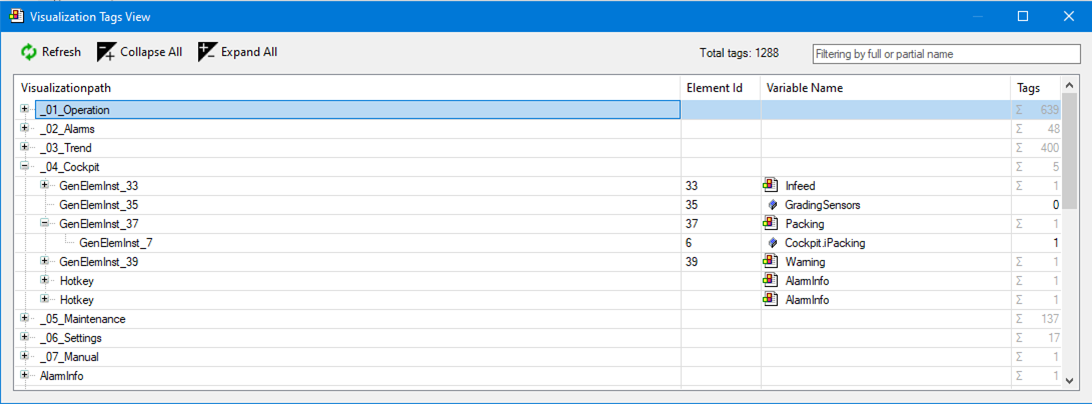

El Vista de etiquetas de visualización El cuadro de diálogo le brinda información detallada sobre las variables utilizadas para la visualización en el proyecto, el número determinado de etiquetas y la posición de llamada como ruta de visualización. Estos fueron utilizados para el Número de etiquetas de visualización métrica de software basada en su aplicación.
Vista de etiquetas de visualización
Proporciona una descripción detallada de las etiquetas contadas.
Enumera las variables (etiquetas) que se utilizan en una visualización específica.
Muestra la posición de la llamada como una ruta de visualización.
Para más información, ver: Vista de etiquetas de visualización
Función de filtro
La vista de etiquetas de visualización con el Filtrar por nombre completo o parcial La función de filtro le ayuda con las siguientes tareas y preguntas:
¿Dónde ocurre un objeto de visualización (plantilla)?

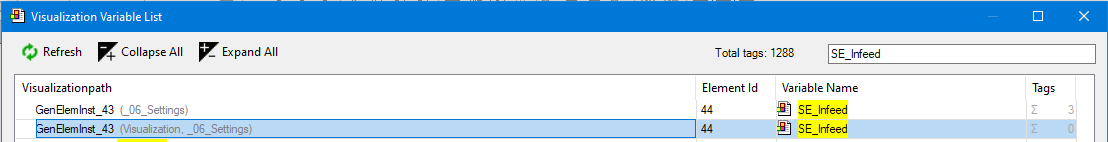

ejemplo 2. EjemploFiltrado por las ubicaciones de llamada del objeto de visualización
El
SE_InfeedLa visualización se utiliza en el_06_Settingsvisualización. Y el_06_Settingsvisualización se llama en elVisualizationvisualización.
¿Dónde ocurre una etiqueta (variable)?

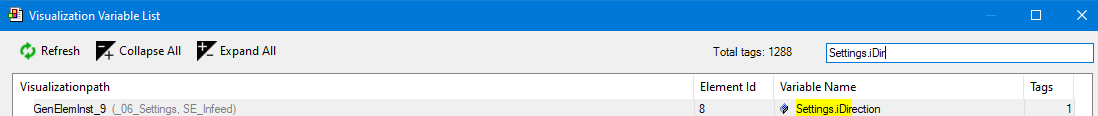

ejemplo 3. EjemploFiltrado por las ubicaciones de llamada de una etiqueta (variable)
El
Settings.iDirectionLa etiqueta (variable) se utiliza en elSE_Infeedvisualización.
